Per le linee di confezionamento che passano da processi semi-manuali a processi automatizzati, l"aggiornamento delle attrezzature richiede precisione. I macchinari giusti determinano la qualità del prodotto finale. Determina anche la tua reale capacità di throughput. Uno scarso controllo della temperatura rovina l’imballaggio. Sistemi di trasporto non corrispondenti portano a gravi distorsioni della pellicola. Dovrai affrontare danni al prodotto e sprechi eccessivi di materiale. Un sistema di riscaldamento non è mai una semplice risorsa plug-and-play. Una corretta selezione richiede il bilanciamento di termodinamiche complesse. È necessario considerare la possibilità di variare la chimica del film. L"infrastruttura della tua struttura, unica nel suo genere, gioca un ruolo enorme. Scegliere alla cieca spesso comporta frequenti colli di bottiglia e interruzioni del flusso di lavoro. Questa guida suddivide i criteri essenziali di valutazione tecnica. Esploriamo le realtà di implementazione quotidiana per guidare le tue decisioni. Scoprirai come i diversi metodi di riscaldamento interagiscono con materiali specifici. Infine, ti aiutiamo a selezionare con sicurezza le attrezzature esatte necessarie per raggiungere i tuoi obiettivi di produzione.
Punti chiave
Le tecnologie di riscaldamento devono corrispondere all'applicazione: la convezione (aria calda) offre versatilità per POF/PVC, il vapore fornisce precisione per curve complesse e gli infrarossi eccellono con le bande antimanomissione di colore scuro.
Il materiale del nastro determina la compatibilità del film: i film in polietilene (PE) richiedono nastri in teflon o fibra di vetro per evitare che si attacchino, mentre la rete metallica standard è adatta alla poliolefina (POF).
L'impianto idraulico del flusso d'aria è fondamentale: un avvolgimento termoretraibile efficace si basa sul 'gonfiore' controllato della pellicola; una scarsa sconcertante interna porta a punti freddi e rughe.
Budget realistico per l'automazione: mentre i tunnel industriali entry-level vanno da $ 10.000 a $ 50.000, i sistemi a movimento continuo che gestiscono più di 100 unità al minuto rappresentano una spesa in conto capitale a sei cifre.
1. Valutazione delle tecnologie di riscaldamento: circolazione del calore vs vapore vs radiante
La scelta del mezzo riscaldante corretto determina il successo del vostro confezionamento. È necessario abbinare le proprietà fisiche del tunnel ai requisiti specifici del prodotto. I produttori solitamente scelgono tra convezione, vapore o energia radiante. Ciascun metodo offre vantaggi distinti e vincoli operativi unici.

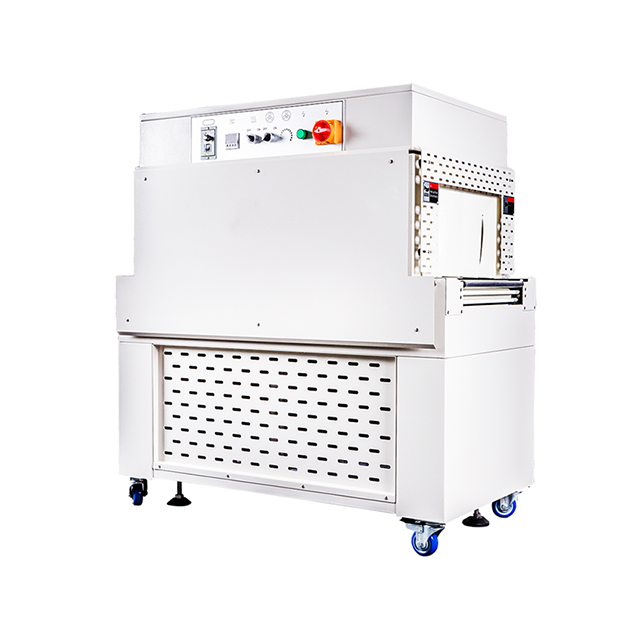

Tunnel convettivi/circolatori di calore (aria calda)
Un tunnel di termoretrazione a circolazione di calore si basa sul movimento dell'aria. Il sistema utilizza ventole ad alta velocità. I deflettori regolabili dirigono l'aria calda di ricircolo attorno al prodotto. Questo crea un ambiente altamente controllato. Rappresenta la tecnologia più comune presente nelle strutture moderne.
Questi sistemi eccellono nel confezionamento di articoli multi-pack standard. Gestiscono eccezionalmente bene gli alimenti surgelati. Il flusso d'aria direzionale protegge i contenuti sensibili al calore dallo scongelamento prematuro. Elaborano facilmente imballaggi in film PVC POF standard . I modelli ad aria calda sono altamente versatili. Non richiedono impianti idraulici specializzati. Tuttavia, a volte hanno difficoltà a avvolgere in modo uniforme i contenitori molto sagomati.
Tunnel di termoretrazione a vapore
La tecnologia del vapore si basa sull"umidità e sul trasferimento diretto del calore. La macchina immerge il prodotto nel vapore vivo. Ciò crea un effetto di trasferimento del calore uniforme a 360 gradi. Il vapore abbraccia perfettamente ogni contorno.
Dovresti usare il vapore per le maniche termoretraibili per tutto il corpo. Gestisce senza sforzo le geometrie complesse delle bottiglie. Funziona in modo sicuro attorno a prodotti altamente infiammabili che possiedono un basso punto di infiammabilità. Il vapore è ideale per contenitori ad alta pressione. Produce una registrazione grafica impeccabile. Raramente vedrai le rughe. Tuttavia, il vapore richiede una solida infrastruttura strutturale. Hai bisogno di caldaie commerciali e di un drenaggio adeguato. La gestione localizzata dell’umidità diventa essenziale.
Tunnel a infrarossi radianti (IR).
I sistemi a infrarossi applicano il calore in modo diverso. La macchina utilizza pannelli in quarzo. Alcuni modelli utilizzano elementi riscaldanti in stile calod. Questi componenti emettono un"intensa energia radiante direttamente sulla pellicola. Non fanno affidamento sullo spostamento dell"aria.
La tecnologia IR si rivolge ad aree specifiche. Funziona meglio con fasce da collo a prova di manomissione. I materiali di colore scuro assorbono rapidamente l"energia IR. Ciò rende l"IR altamente efficiente per applicazioni di maniche specifiche. Le strutture spesso utilizzano l"IR come zona di pre-restringimento. Lo posizionano appena prima di una camera di convezione standard.
Fasce antimanomissione scure, sigilli per il collo
Riscaldamento rapido mirato
Non adatto per pellicole trasparenti a corpo intero
2. Flusso d"aria, temperatura e fisica della qualità del restringimento
Comprendere la fisica dietro il restringimento previene i mal di testa quotidiani. Devi guardare oltre i semplici quadranti della temperatura. Un di alta qualità tunnel di termoretrazione gestisce il flusso d'aria in modo dinamico. Gli operatori devono bilanciare la velocità di transito con la penetrazione del calore dal nucleo.
Il fenomeno del "ballooning".
Una corretta termoretrazione richiede una specifica fluidodinamica. Il film deve brevemente "palloncino" o "cuscino" staccarsi dal prodotto. Si stacca leggermente prima di collassare uniformemente. Questa espansione consente all"aria di fuoriuscire correttamente. La pellicola poi si restringe strettamente senza grinze.
I sistemi avanzati utilizzano impianti idraulici interni complessi. I deflettori posizionati con cura creano la necessaria turbolenza dell"aria. Uno scarso flusso d"aria interno impedisce questo effetto ammortizzante. Il film crolla prematuramente. Questo crea brutti punti freddi e rughe affilate. Gli operatori spesso chiamano questi difetti "orecchie di cane".
Controllo di zona e preriscaldamento
Le moderne attrezzature si basano su zone di temperatura sfalsate. Non è possibile far esplodere immediatamente un contenitore di plastica utilizzando il massimo calore. Il caldo estremo improvviso provoca distorsioni strutturali. Le bottiglie di plastica a parete sottile si deformano o si sciolgono.
Le macchine avanzate utilizzano una zona di preriscaldamento delicata. La prima camera potrebbe contenere 80–90°C. Il prodotto assorbe questo calore ambientale in modo sicuro. Segue immediatamente un"esposizione a calore elevato di meno di un secondo. La pellicola si restringe all"istante. Il contenitore rimane completamente intatto. Questo preciso controllo della zona separa le macchine premium dalle alternative economiche.
Velocità del trasportatore e tempo di sosta
È necessario calibrare la velocità del trasportatore in base alla massa del prodotto. I prodotti da forno leggeri richiedono un transito rapido. Il calore prolungato danneggia gli alimenti delicati all"interno. Necessitano di temperature elevate per periodi molto brevi.
Gli elementi densi richiedono un approccio completamente diverso. Le parti in metallo pesante o i pannelli in legno assorbono rapidamente il calore. Tolgono calore dal film. Questi prodotti richiedono velocità molto più basse. È necessario consentire la penetrazione del calore dal nucleo. Il film necessita di un tempo di permanenza più lungo per restringersi correttamente. Se si eseguono oggetti densi troppo velocemente, la pellicola reagisce a malapena.
3. Scelta del nastro trasportatore: evitare costosi colli di bottiglia
La scelta del nastro trasportatore incide pesantemente sulle operazioni quotidiane. I nastri non corrispondenti causano la fusione della pellicola e gravi inceppamenti della macchina. È necessario valutare la compatibilità chimica prima di acquistare una macchina per tunnel di termoretrazione.
Compatibilità chimica film-nastro
Diverse plastiche reagiscono in modo unico se riscaldate contro il metallo. Ignorare queste proprietà chimiche crea immediati fallimenti operativi.
Poliolefina (POF) e PVC: questi materiali funzionano in modo affidabile sulla maggior parte delle superfici. Rimangono generalmente compatibili con l'acciaio inossidabile standard. I nastri in rete metallica li gestiscono perfettamente.
Polietilene (PE): questo materiale presenta sfide enormi. Il PE è altamente incline alla fusione. Aderisce aggressivamente alle superfici metalliche nude. È necessario accoppiare i film in PE utilizzando cinghie rivestite in teflon. La rete in fibra di vetro impedisce anche questo pericoloso attaccamento.
Geometria della cinghia e dimensioni del prodotto
La forma fisica della cintura è importante. L"impronta del prodotto determina lo stile del tuo trasportatore. Un piccolo errore qui causa interruzioni giornaliere della linea.
Rete metallica: rappresenta lo standard del settore. Si rivela altamente durevole. Resiste alla deformazione sotto calore estremo.
Rulli morti rivestiti in silicone: questi rulli eccellono nel raggiungere un'estetica pulita e termoretraibile. Il prodotto scivola dolcemente. Tuttavia, richiedono una frequente manutenzione del grasso per alte temperature.
Gap tra nastri e microprodotti: gli ingegneri dell'automazione spesso trascurano il dimensionamento dei gap. I prodotti di piccole dimensioni cadono facilmente attraverso gli spazi tra i rulli standard. Un oggetto che misura 1x1x2 pollici cadrà tra i rulli standard. Ciò provoca gravi inceppamenti interni. Tali microapplicazioni richiedono progetti specializzati a maglia stretta. I nastri modulari solidi risolvono completamente questo problema.
Rete metallica in nylon: questo materiale domina il settore dei tunnel a vapore. Il nylon resiste naturalmente alla ruggine. Offre eccellenti proprietà antimuffa. Sopravvive facilmente all'esposizione costante all'umidità.
4. Realtà di manutenzione e considerazioni operative
Il funzionamento di una camera di riscaldamento industriale richiede una supervisione regolare. È necessario pianificare le attività di manutenzione continua. I protocolli di efficienza riducono lo spreco energetico quotidiano. Un tunnel di termoretrazione affidabile richiede un'attenzione proattiva per evitare guasti improvvisi.
Consumo ed efficienza energetica
Le moderne camere di riscaldamento danno priorità alla ritenzione di energia. I modelli più vecchi immettono costantemente aria calda nella struttura. Ciò costringe i sistemi di condizionamento a lavorare di più. Crea un ambiente scomodo per i lavoratori.
I modelli contemporanei utilizzano circuiti di rigenerazione energetica. Il ricircolo dell"aria a circuito chiuso cattura il calore in fuga. Il sistema spinge l"aria calda nella camera principale. Ciò riduce drasticamente il consumo energetico complessivo. Mantiene il pavimento circostante dell"imballaggio notevolmente più fresco. Investire in pannelli isolanti di qualità superiore previene anche la dispersione del calore ambientale.
Costi di manutenzione nascosti
Tecnologie diverse comportano oneri di manutenzione distinti. È necessario allineare le capacità della struttura al tipo di macchina.
I tunnel del vapore richiedono una manutenzione rigorosa. È necessario effettuare regolarmente la decalcificazione della caldaia. L"accumulo di acqua dura distrugge rapidamente gli iniettori di vapore. Alcuni codici municipali locali richiedono operatori di caldaie certificati nel personale. Ciò aggiunge significative responsabilità lavorative. Sono inoltre necessari piani completi di drenaggio e igiene.
I tunnel di convezione richiedono un"infrastruttura specializzata minima. Il team di manutenzione esegue principalmente controlli meccanici di routine. Devono ispezionare gli elementi riscaldanti mensilmente. I motori dei ventilatori richiedono una lubrificazione occasionale. I tendicinghia necessitano periodicamente di piccole regolazioni. L’assenza di acqua rende i sistemi di convezione molto più facili da mantenere.
5. La lista dei candidati dell"acquirente: lista di controllo per l"approvvigionamento delle attrezzature
La selezione delle attrezzature per l'imballaggio termoretraibile richiede un approccio strutturato. Utilizza questo quadro attuabile durante la fase di valutazione. Mancare un dettaglio può far deragliare l’intero progetto di automazione.
Dimensioni dell'apertura e della camera: assicurati che l'apertura del tunnel possa accogliere in modo sicuro il tuo prodotto più grande. Fornire uno spazio adeguato per un flusso d'aria adeguato. Non acquistare inutilmente un tunnel di grandi dimensioni. Uno spazio vuoto eccessivo consente al calore di fuoriuscire in modo inefficiente. Scegli tra design a camera singola o doppia in base alla velocità della linea target.
Requisiti elettrici: verificare accuratamente le capacità di alimentazione della struttura. Controlla le capacità di fase, hertz e amperaggio disponibili. Fallo prima di acquistare modelli elettrici pesanti. Il successivo potenziamento dell’energia elettrica della struttura provoca enormi ritardi.
Integrazione a monte/a valle: la nuova attrezzatura deve comunicare con i macchinari esistenti. Garantire che il controller logico programmabile (PLC) si sincronizzi perfettamente. Gli azionamenti a frequenza variabile (VFD) devono corrispondere alle velocità a monte. Il tunnel deve integrarsi perfettamente insieme alle sigillatrici con barra a L esistenti o alle imballatrici a movimento continuo.
Disponibilità per le prove sui materiali: non acquistare mai una macchina alla cieca. Rinomati produttori di apparecchiature originali (OEM) offrono servizi di test. Invia loro il tuo prodotto e film specifici. Lo faranno passare attraverso un tunnel di prova. Ciò garantisce il risultato estetico finale prima della firma dell'ordine d'acquisto.
Conclusione
Il passaggio a un sistema di circolazione del calore industriale rappresenta un"importante pietra miliare nell"automazione. È necessario allineare il mezzo riscaldante scelto direttamente con il tipo di pellicola specifico. Valuta attentamente l"impronta del tuo prodotto prima di selezionare uno stile di nastro trasportatore. Prepara il tuo team di manutenzione alle realtà quotidiane legate al funzionamento di apparecchiature ad alta temperatura.
Prima di emettere qualsiasi richiesta di preventivo (RFQ), mappa i colli di bottiglia della tua linea attuale. Documenta accuratamente le specifiche elettriche della tua struttura. Richiedi sempre un test video di termoretrazione della pellicola dal vivo ai potenziali produttori. Questi passaggi pratici ti garantiscono di implementare una linea di confezionamento affidabile ed altamente efficiente.
Domande frequenti
D: Qual è il film migliore per un tunnel di termoretrazione a circolazione di calore?
R: La poliolefina (POF) rimane l"opzione più versatile per la convezione dell"aria calda. Offre un"elevata resistenza alla trazione e un"ottica eccezionalmente chiara. Anche il PVC è molto comune ma richiede un’adeguata ventilazione della struttura. Se si sceglie la pellicola in PE, è necessario installare nastri trasportatori antiaderenti specializzati per evitare la fusione.
D: Perché la mia pellicola termoretraibile si raggrinzisce o forma "orecchie di cane"?
R: Rughe e punti freddi indicano in genere uno scarso flusso d"aria interno. Il film non riesce a "gonfiarsi" sufficientemente. Ciò è causato anche da una temperatura del tunnel impostata su un valore troppo basso. Inoltre, una velocità troppo elevata del trasportatore impedisce un tempo di sosta adeguato. Il film semplicemente non può assorbire abbastanza calore per restringersi in modo uniforme.
D: Posso gestire un tunnel di termoretrazione a vapore senza caldaia centrale?
R: Sì. Molti produttori ora offrono tunnel di vapore "autonomi". Queste unità specializzate sono dotate di generatori di vapore integrati integrati direttamente nel telaio. Servono perfettamente per le strutture prive di impianto idraulico centrale per il vapore esistente. Ottieni la precisione della contrazione del vapore senza massicce revisioni delle infrastrutture.
